Ошибка системы нивелирования: кто виноват — датчик, кабель или пульт?

Опубликовано: 16.10.2026

Сбой системы нивелирования посреди укладки или фрезерования — серьёзная проблема. Машинист видит на мониторе тревожную ошибку, брус теряет заданный уклон, а работа встаёт. Первая реакция в такой ситуации — грешить на дорогостоящий датчик и искать ему замену. Но практика показывает: в половине случаев проблема кроется в банальном обрыве кабеля или окислившемся разъёме пульта. Прежде чем заказывать запчасти, стоит провести грамотную диагностику и точно определить слабое звено.

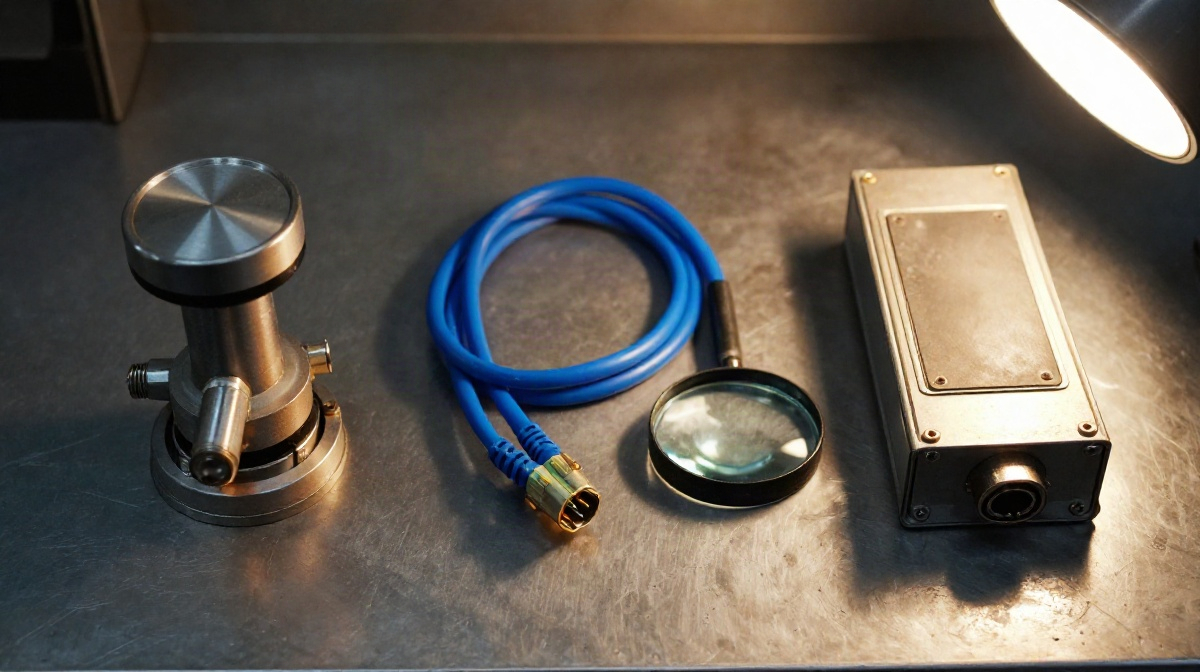

Как устроена связка и где рвётся цепь

Любая система нивелирования работает по простому принципу: измерить — передать — обработать — выполнить. Датчик (звуковой, лазерный или ультразвуковой) считывает положение базовой поверхности. Сигнал по кабелю уходит на контроллер или пульт управления. Там электроника сверяет фактическое значение с заданным и отдаёт команду гидравлике поднять или опустить рабочий орган.

Ошибка выскакивает, когда сигнал обрывается или искажается до неузнаваемости. И датчик, и кабель, и пульт могут стать причиной одной и той же индикации на экране. Разница лишь в том, сколько времени и денег уйдёт на исправление.

Симптомы неисправности датчика

Датчик — глаза системы. Чаще всего страдают звуковые и ультразвуковые модели из-за их открытого расположения. Лазерные блоки надёжнее, но и они не бессмертны. Другой пример диагностики можно найти здесь: поиск причин волнистой укладки в системе нивелирования.

Типичные признаки отказавшего датчика:

• Полное отсутствие показаний. На пульте высвечивается «Нет сигнала» или значение расстояния зависло на нулевой отметке, хотя датчик висит над струной.
• Хаотичные скачки значений. Показания меняются на десятки сантиметров в секунду без видимых причин. Это верный признак того, что внутренний процессор не может обработать отражённый сигнал из-за загрязнения или сбоя прошивки.
• Система не выходит в автоматический режим. Переход из ручного режима в автоматический сопровождается мгновенной ошибкой и сбросом.

На асфальтоукладчиках датчики часто забиваются битумной пылью. На фрезерах им достаётся вибрация и влага. Перед заменой блока достаточно тщательно протереть излучатель и приёмник мягкой тканью: иногда тонкий слой грязи работает как экран, гасящий сигнал.

Кабельная трасса: скрытая угроза

Соединительные кабели — самое уязвимое место на стройплощадке. Они пережимаются при складывании шнеков, перетираются о края металлоконструкций и страдают от постоянной вибрации. Многожильные провода внутри изоляции ломаются не сразу. Сначала рвётся часть жил, сопротивление растёт, и сигнал начинает «плавать».

Характерные маркеры кабельной проблемы:

• Плавающая ошибка. Система работает нормально, но при наезде на кочку или повороте машины вылетает ошибка, а через секунду исчезает.
• Зависимость от положения провода. Если пошевелить кабель рукой, показания на пульте меняются или сброс пропадает.

Особое внимание — разъёмам. Пины обжимаются, контакты окисляются от попадания воды и реагентов. Зелёный налёт на контактах — приговор обычной чистке, тут нужна перепайка или замена клеммы целиком.

Когда врёт пульт управления

Пульт (или контроллер) — мозг установки. Он реже выходит из строя физически, но его сбои самые коварные, потому что имитируют проблемы других узлов.

Если пульт виноват, вот на что стоит смотреть:

1. Кнопки не реагируют или работают с двойным нажатием. Под мембраной кнопок скапливается мелкая пыль, контакты стираются.
2. Искажённое отображение информации. Сегменты дисплея не горят, экран мерцает или показывает бессмысленный набор символов (кракозябры).
3. Сброс настроек после выключения зажигания. Если параметры уклона и толщины не сохраняются в памяти, проблема во внутреннем источнике питания пульта или сбое микросхемы памяти.

Нередко проблема кроется не в самой электронике пульта, а в питании. Падение напряжения ниже 10 Вольт при пуске двигателя заставляет контроллер уходить в защиту и выдавать ошибку связи с датчиком.

Алгоритм поиска неисправности

Бесконтрольно менять детали перебором — дорого и долго. Диагностику нужно вести от простого к сложному, исключая очевидное.

Шаг	Действие	Ожидаемый результат
1	Визуальный осмотр кабелей и разъёмов по всей длине. Проверка защёлок коннекторов.	Обнаружение переломов, стёртой изоляции, незащёлкнутых разъёмов.
2	Чистка линз и излучателей датчика. Удаление грязи и влаги с корпуса.	Восстановление стабильного сигнала, если он был нарушен грязью.
3	«Шевеление» кабеля при работающей системе на холостом ходу.	Если ошибка появляется при физическом воздействии на провод — кабель под замену.
4	Подключение заведомо исправного датчика (можно снять с противоположной стороны машины).	Если при исправном датчике ошибка осталась — проблема в кабеле или пульте.
5	Прозвонка кабеля мультиметром (проверка целостности жил и отсутствия короткого замыкания).	Подтверждение обрыва или окисления конкретной линии.
6	Проверка напряжения питания на клеммах пульта.	Напряжение в бортовой сети должно быть стабильно выше 11.5 В.

Чего не стоит делать при диагностике

Ошибки при поиске неисправности часто приводят к повреждению того, что изначально работало.

Никогда не разбирайте датчик в полевых условиях. Вскрытие корпуса нарушает герметичность, и даже если починить внутренность удастся, попадание влаги добьёт прибор через пару часов.

Ещё одна распространённая ошибка — использование мультиметра для проверки «живого» кабеля под нагрузкой. Обрыв одной-двух жил из десятка не изменит общее сопротивление так, чтобы это увидел дешёвый тестер. Кабель нужно «прозванивать» скруткой концов или нагрузочной вилкой.

И последнее: не стоит игнорировать заземление. Корпус пульта и рама машины должны иметь надёжную гальваническую связь. Плохая масса порождает наводки, из-за которых контроллер ловит ложные импульсы от датчика и уходит в ошибку.

Резюме для механика и машиниста

Ошибка системы нивелирования — это не приговор. В большинстве полевых ситуаций виноват не сам датчик, а линия связи или питание. Стабильные, но неверные показания указывают на датчик. Плавающие сбои — на кабель. Глюки интерфейса и отказ памяти — на пульт. Методичная подстановка рабочих узлов и внимательный осмотр контактов экономят часы простоя и сотни тысяч рублей на запчасти.
